泵站离子除臭方案

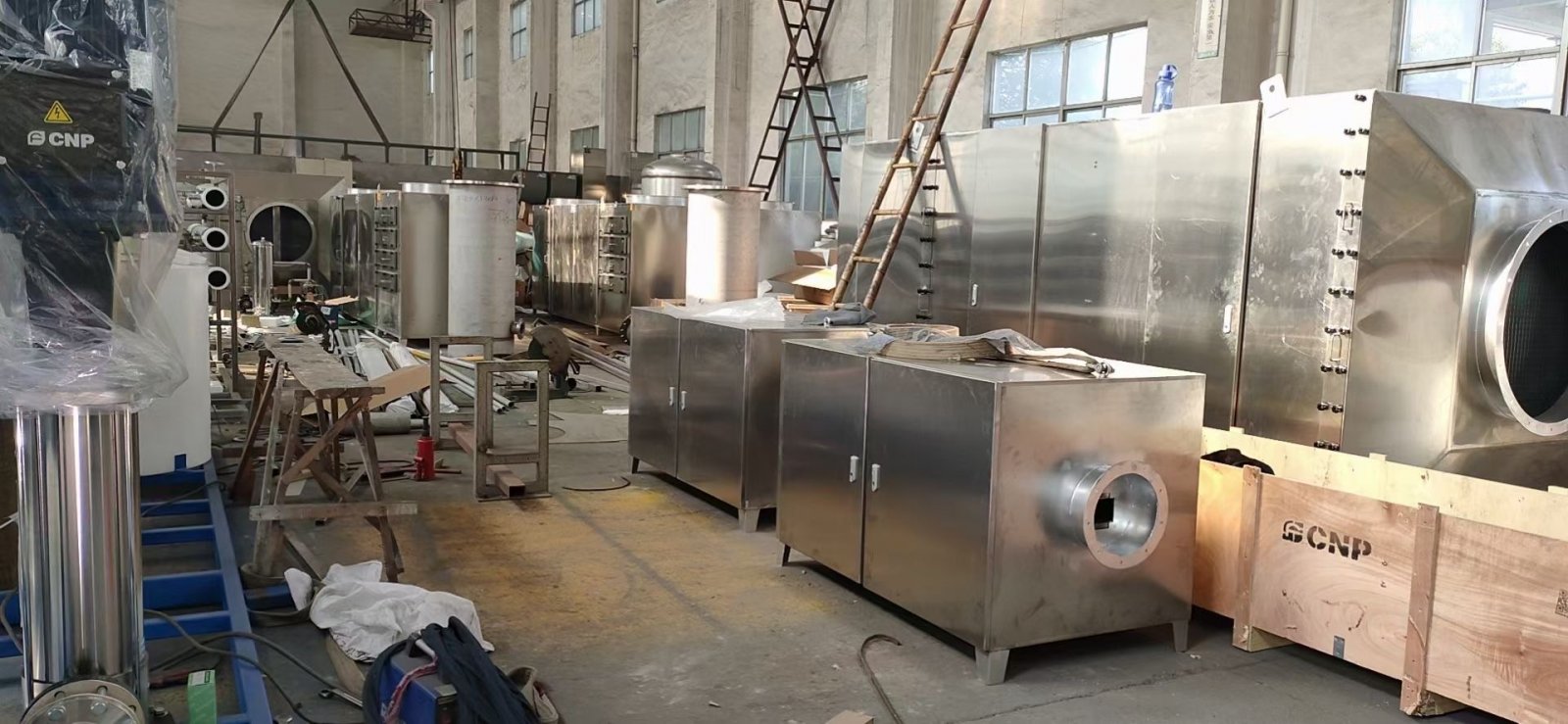

泵站离子除臭方案的图片
参考报价:
1万元以下
品牌:
禄景
关注度:
1671
样本:
暂无
型号:
GNLZ
产地:
无锡
信息完整度:
典型用户:
暂无
规格外形(长*宽*高):
支持定制
风机类型:
抽风机
性能分类:
低噪音风机
风机压力:
高压
索取资料及报价
认证信息
高级会员 第 5
名 称:江苏禄景环保设备有限公司
认 证:工商信息已核实
访问量:281589
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介
  1. 概述

由于空气质量对社会生产和社会生活的诸多领域产生着重要的影响,大气环境的质量与保护已越来越受到人们的关注与重视。在市政工程及工业企业的污水排放、提升与处理过程中挥发的有毒有害气体对空气的污染、对人的健康的危害日趋为人们所认识,除臭技术与系统的开发运用有效地遏止了污染扩大与蔓延的趋势,改善了空气的质量。

本雨、污水泵站在污水泵房进水闸井、格栅井和集水池的过程中会散发出大量的恶臭气体,对周边环境和居民生活造成不良后果,同时给操作维护人员的日常工作带来一定的危害和危险,所以有必要在恶臭气体的主要气源处配置除臭装置进行处理,同时对泵站进行整体通风设计。

1.1现场概况

中新天津生态城起步区泵站为雨污水合建泵站,位于中新天津生态城起步区内,运河路与蓟运河故道交口处的西南角,距规划河道边线之间为生态绿地,紧贴运河路道路边线。雨污合建泵站占地面积为3570m2。

污水泵站连续运行,配备1台格栅机5台潜污泵(4用1备)。泵站池面面积100 m2。除臭装置预计露天放置于污水泵站的集水池上。

污水泵站的污水泵房进水闸井、格栅井和集水池,为恶臭产生的主要场所。其进水闸井需处理的面积为:5m2,层高:10m,格栅井需处理的面积为:45m2,层高:8.8m,集水池需处理的面积为:100m2,层高:7.5m 。

1.2恶臭气体条件

待处理的泵站恶臭气体主要成分有H2S、NH3等,泵站的气体浓度范围有待现场测试。本初步方案设计根据类比工程确定如下:

硫化氢 <20mg/m3

氨气 <15mg/m3

甲硫醇 <4mg/m3

臭气浓度 <8000 (无量纲)

1.3排放标准

污染物气体经过除臭系统处理后,异味控制达到 GB14554-93《恶臭污染物二级排放标准》和GB18918-2002《城镇污水处理厂污染物大气排放标准》。

1.4通风除臭系统工程内容

本方案中泵站通风除臭系统工程内容包括:

  1. 气体收集及输送系统

  2. 风机

  3. 离子反应箱

  4. 离子发生器

  5. 检测控制系统

  6. 离子除臭系统简介

离子除臭系统的工艺主要是运用电离原理通过可控的高能量场产生高于氧分子电离所需的能量,将空气中部分氧分子离子化;在这过程中部分氧分子中的电子被激出,成为正极基本离子;部分氧分子与电子集合成为负极基本离子;经过短暂、极其复杂的过程 *终形成正、负氧离子群和强氧化性自由基O、OH、HO2 等,这些离子、自由基和激发态分子都是有极高的化学活性。

2.1系统介绍

CSR系统(恶臭气体处理系统)采用设计合理的废气收集系统将恶臭气体充分捕捉收集,避免污染空气的逃逸及扩散;收集后的恶臭气体被送入CSR反应箱体,该箱体采用了多种先进技术及特殊的内部结构可加速污染气体与高能量氧离子气体的混合反应,能在瞬间氧化分解污染因子,使排放的废气能达到 相关标准。

CST系统(室内恶臭气体净化系统)是利用新鲜空气经滤清后通过离子发生装置,瞬间被激发成为高能量正负氧离子群,借助设计合理的送风系统将这些高能量氧离子气体均匀的送入需治理的污染空间,使其直接与空气中污染因子接触、混合、反应,从而迅速分解室内有害气体,净化空气,达到改善室内空气质量的目的。

2.2系统特点

  1. 净化系统主体部件氧离子发生装置系由瑞士原装进口,为净化质量提供了强有力的技术保证;

  2. 氧离子发生装置设计科学、低能耗;

  3. 净化系统具有结构简单、设计合理、占地面积小、运行成本低等显著特点;

  4. 系统运行稳定,抗冲击负荷能力强,并可在确保排放达标的前提下,采用经济运行模式,以降低运行成本;

  5. 系统运行方式可根据工况采用连续运行或间断式运行模式;

  6. 对环境无任何形式的二次污染

  7. 系统可采用自动化控制,方便工作人员操作,无须专人值守。

  8. 设计参考标准

3.1管路输送设计规范

GBJ19-87/(2001版) 《采暖通风与空气调节设计规范》

《简明通风设计手册》

3.2除臭系统参考规范

GB14554-93 《恶臭污染物排放标准》

GB3095 《大气环境质量标准》

GB12348 《工厂企业厂界噪声标准》

GBZ2-2002 《工作场所有害因素职业接触限值》

GB/T14675 《空气质量恶臭的测定、三点比较式臭袋法》

GB16297-1996 《大气污染物综合排放标准》

3.3检测控制系统参考规范

IEC439   《低压开关设备和控制设备组件》

IEC113   《电工技术图表》

IEC529   《外壳防护等级》

IEC158   《低压接触器》

IEC269   《低压熔断器》

IEC51    《模拟电气测量仪器》

3.4安全防爆参考规范

《爆炸危险环境场所安全规定》

GBJ16-87 《建筑安全设计规范》

  1. 系统设计

针对本泵站的实际情况,制定如下的通风除臭措施。泵站虽为合建泵站,但雨、污水分隔还是比较明显,针对污水泵站配置一套通风除臭系统,使其满足除臭要求。

首先针对进水闸井、格栅井和集水井人孔及检修孔盖板封闭不严的状况,采取自然补风,对排风系统则采取针对是否为臭气源而区别对待,避免臭气源散发的恶臭气体无序扩散。像设备封闭罩内的污染气体,则通过除臭系统的收集系统收集后通过除臭装置处理后达标排放。整个通风除臭系统设计合理,保证进排风系统的风量平衡。

污水泵站的通风除臭系统工艺流程,表述如下:

新风过滤器离子发生器

↓离子风

污染空间气体收集系统离子反应装置排风机达标排放

通风除臭系统工艺流程图

4.1通风量计算

污水泵站:

污水泵站进水闸井臭气量Q1=进水闸井有效面积S×有效层高H×换气次数n=150m3/h

污水泵站格栅井臭气量Q2=格栅井有效面积S×有效层高H×换气次数n=1190m3/h

污水泵站集水井臭气量Q3=集水井有效面积S×有效层高H×换气次数n=2250m3/h

根据现场情况及相关规范,结合我们的工程经验,中新天津生态城起步区雨污合建泵站臭气量计算为:3590m3/h,分别收集进水闸井、格栅井和集水池等处恶臭气体。

故除臭系统处理气量为Q=4000 m3/h

收集系统通风量也为 4000 m3/h

4.2通风除臭系统

管路计算和布局时本着经济、实用、美观的基本原则,使管路系统距离 *短,管径和气流速度配合 *佳,管路布局合理美观、便于检修维护。

污水泵站除臭总气量为:4000 m3/h,臭气收集管路根据现场情况具体布置。

臭气收集管主管为: DN:450mm。

臭气收集管路系统都包括风机,气体收集管道,调节风阀,布气百叶(集气罩),防雨风口及各种弯头、三通及变径等管件,还包括架空、爬墙等需要的支架体、吊装件、加固件及连接件等部件。风口根据现场情况具体选择。

4.2.1离子除臭设备

离子除臭设备选用CSR离子排风除臭系统,污水部分臭气处理气量4000 m3/h,选用CSR4000型离子排风除臭设备。

设备基本技术参数如下:

臭气经过离子除臭设备的平均流速≤ 1.5m/s。

离子氧和臭气的接触时间 ≥ 120s。

气体通过设备的压力损失 ≤ 600Pa。

离子发生器及调控器

采用先进的、优质的、耐用的、对人体及空气无影响的、具有良好调控性能的进口产品。设备和材料均适应长期每天24小时连续运行和间歇运行模式。在系统正常运行的情况下,不必设专职人员。设备能耗低,安装维护简易方便。

离子发生器的易损部件(离子发射管)能保证连续正常运转的使用寿命不少于10000小时,主体设备的使用寿命不少于15年。

每套离子除臭设备都配套有2台风机,其中1台为恶臭气体抽风机,1台为新风补充风机。

风机的主要技术参数如下:

a.额定风量按20℃、湿度65%为准,总 效率不低于90%。

b.风压在 *大抽气量的条件下,具有高于系统压力损失10%的余量。

c.采用玻璃钢耐腐蚀风机。机座材料为碳钢。

d.轴与壳体贯通处不泄漏气体。

e.叶轮的动平衡精度不低于G2.5级,且满足24小时连续运转。

f.设置防振器,隔振效率 ≥ 80%。

g.防护等级IP54,电源380V/ 3Ph/50HZ,F级绝缘,B级温升。
